高圧受変電設備の更新をお安く実施いたします
電気設備機器類は、すべて経年劣化による老朽化や不具合が発生します。
そのまま放置は、絶縁破壊や機能停止等、重大事故(最悪;発煙・発火等の災害に至る可能性あり)に至る恐れあり。
さらに、当該ビル内での事故に止まらず、配電線を通して周辺地域の大停電にもつながります。
そのまま放置は、絶縁破壊や機能停止等、重大事故(最悪;発煙・発火等の災害に至る可能性あり)に至る恐れあり。
さらに、当該ビル内での事故に止まらず、配電線を通して周辺地域の大停電にもつながります。
各機器の更新推奨時期(目安)
機器名称 | 更新推奨時期 |
---|---|
高圧断路器(DS) | 20年 |
高圧気中負荷開閉器(LBS) | 15年 |
避雷器(LA) | 15年 |
真空遮断器(VCB) | 20年 |
高圧限流ヒューズ(PF) | (屋内)15年 |
高圧進相コンデンサ(SC)直列リアクトル(SR) | 15年 |
モールド形計器用変成器(VT、CT) | 15年 |
配線用遮断器(MCCB) | 15年 |
油入変圧器、乾式モールド変圧器(Tr) | 20年 |
保護継電器 | 15年 |
指示計器 | 15年 |
直流電源装置(充電器) | 15年 |
直流電源装置(蓄電池) | 5~7年 |
日本電機工業会;更新推奨時期 | |
*温度;年平均25℃、湿度90%以下、塵挨・雰囲気;良好な環境での目安 |
◀
メーカーが機能や性能を保証するものではありません
新品と交換した方が経済性を含めて有利と考えられる時期をいう
新品と交換した方が経済性を含めて有利と考えられる時期をいう
高調波対策及び事故波及防止対策も必要
近年、パワーエレクトロニクス技術の発達により、高調波発生機器の使用が増加している
|
高調波は、リアクトル、コンデンサ、電動機等の加熱、焼損、寿命低下や制御機器、計測器等の誤動作の原因となる
|
|
高調波抑制対策が講じられているか?
進相コンデンサに直列リアクトルが設置されているか? |
「高調波抑制対策ガイドライン」を遵守し、高調波障害の発生を防止する必要がある(高圧受電設備規程 JEAC 8011-2014)
|
|
地絡による事故波及防止策が講じられているか?
|
地絡継電装置付高圧交流負荷開閉器(UGS)は、JEAC 8011-2014改定時に織り込まれた対策である(古い設備は要注意)
|

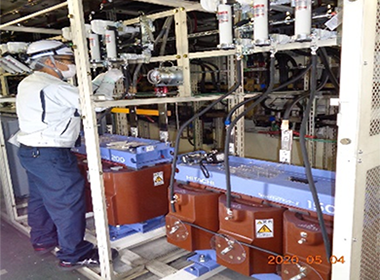

SC・SR設置工事実施例

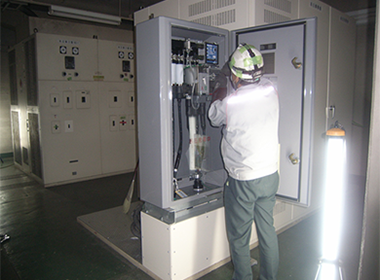

UGS新設工事実施例

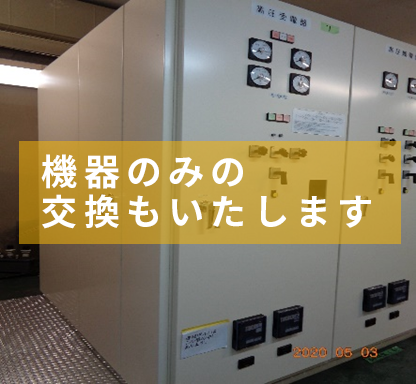

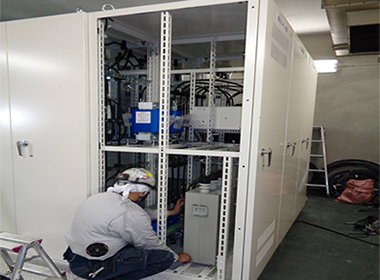

機器類改修工事実施例
